Nombre Parcourir:0 auteur:Éditeur du site publier Temps: 2026-05-14 origine:Propulsé
Les matériaux de revêtement avancés volent souvent la vedette lors des revues techniques. Pourtant, les données du secteur révèlent un risque caché. Plus de 60 % des délaminages prématurés des revêtements sont dus à une préparation inadéquate de la surface. Ce taux d’échec stupéfiant exige une attention immédiate.
Le processus de projection thermique repose principalement sur une liaison mécanique à emboîtement. On réalise rarement une véritable fusion métallurgique. Le substrat doit fournir un « splat-hold » ou des dents d'ancrage précises. Vous devez atteindre ce profil sans introduire de contamination ni de contraintes résiduelles excessives.
Cet article fournit un guide de haut niveau axé sur la décision. Vous apprendrez à établir des protocoles de préparation stricts. Nous vous aiderons à sélectionner les bons supports et à définir les normes d’assurance qualité. Utilisez ce guide lors de l’évaluation des fournisseurs ou de la planification des opérations de revêtement en interne.

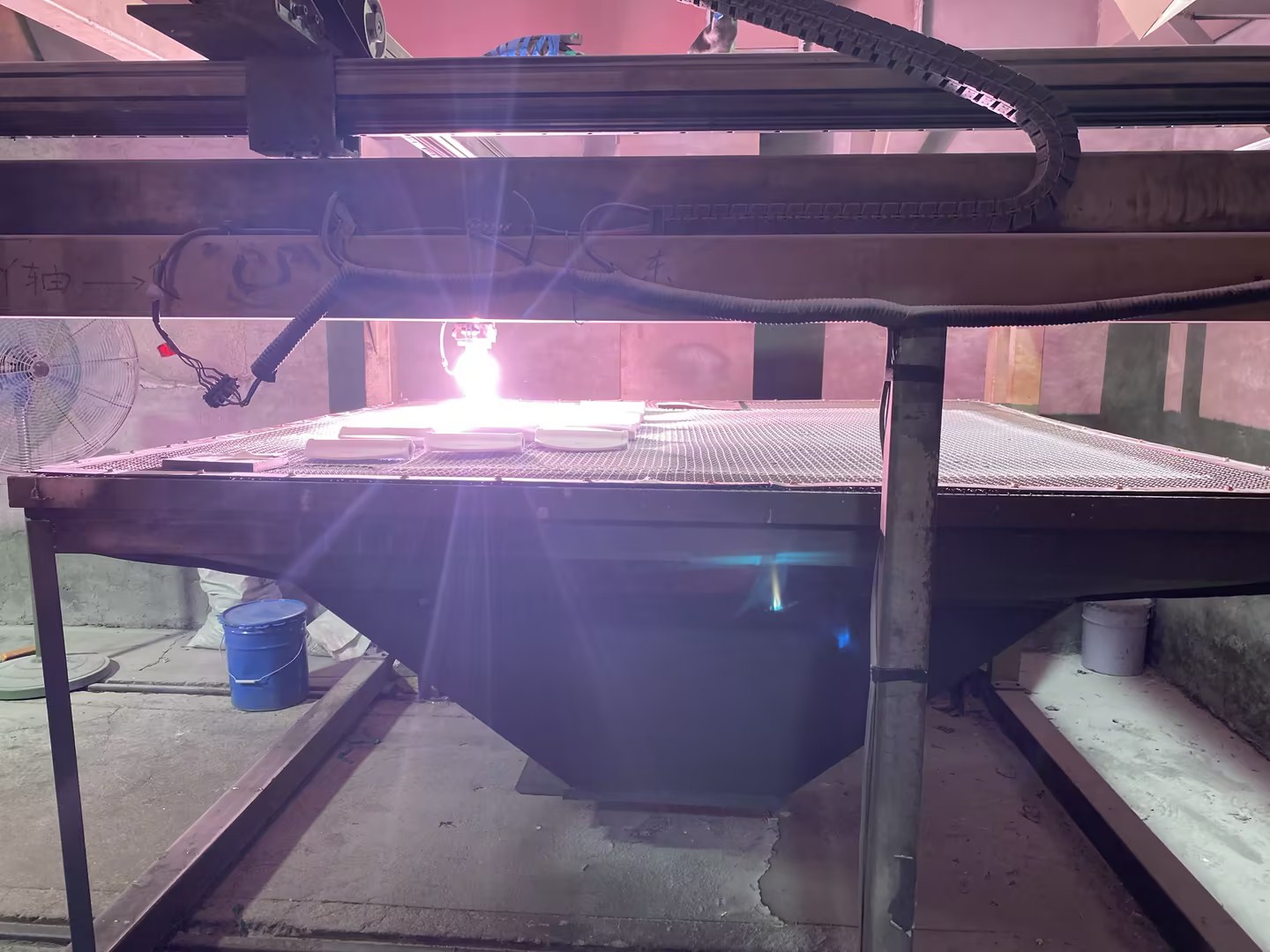

Vous ne pouvez pas traiter la projection thermique comme le soudage standard. Le soudage fait fondre le substrat et le métal d’apport. La projection thermique repose entièrement sur une liaison mécanique. Les particules fondues ou semi-fondues frappent la surface et s"aplatissent. Ils doivent s’emboîter physiquement dans les collines et les vallées microscopiques. Vous ne pouvez pas simplement nettoyer la rouille du métal. Vous devez activement « couper » le substrat pour créer des creux sous-découpés.
Une mauvaise préparation de la surface entraîne un coût d’échec énorme. Cela initie une série de défauts en cascade. Premièrement, les contaminants microscopiques empêchent les éclaboussures individuelles de se lier. Cette faiblesse conduit à une écaillage du revêtement sous cyclage thermique. Plus tard, les interfaces compromises permettent à l’humidité de pénétrer. Une corrosion localisée détruit alors le composant de l’intérieur vers l’extérieur. Dans l’aérospatiale ou l’industrie lourde, cela provoque des dommages catastrophiques au moteur ou à la structure.
Vous devez utiliser une préparation de surface rigoureuse comme objectif d’évaluation du fournisseur. Il constitue le principal différenciateur entre les ateliers de pulvérisation de produits de base et les partenaires d'ingénierie fiables. Un partenaire de confiance fournit systématiquement de haute qualité des produits personnalisés par pulvérisation thermique . Ils ne lésinent jamais sur la phase d’activation du substrat.
Vous devez absolument éliminer toute contamination de surface avant le début du sablage. Les huiles, graisses et hydrocarbures constituent une menace sérieuse. Si vous sautez cette étape, les grains haute pression entraîneront ces contaminants profondément dans le profil du substrat. Ils restent piégés sous les dents d’ancrage nouvellement formées. Lorsque les particules chaudes pulvérisées touchent la surface plus tard, ces huiles piégées se vaporisent. Le gaz en expansion détruit instantanément la liaison mécanique.
Les installations industrielles utilisent plusieurs méthodes vérifiables pour la décontamination des substrats. Vous ne pouvez pas compter uniquement sur un simple essuyage. Nous recommandons les méthodes de nettoyage acceptables suivantes :
Après une décontamination et un masquage réussis, le compte à rebours commence. Nous appelons cela la règle d’exécution des 4 à 6 heures. Insistez sur cette fenêtre de conformité critique auprès de votre équipe. Une fois qu"une surface est activée mécaniquement, vous devez commencer l"application du revêtement dans un délai de 4 à 6 heures. Retarder le processus invite à la rouille instantanée. Cela permet également au métal exposé d’absorber l’humidité atmosphérique. Même l’humidité microscopique réduit considérablement la force de liaison finale. Si vous manquez cette fenêtre, vous devez à nouveau faire exploser le composant.
Le choix du bon média de sablage représente une décision technique cruciale. Le débat « blanc » contre « bon marché » domine de nombreux ateliers. Nous recommandons fortement l"oxyde d"aluminium fondu. Vous devez utiliser soit 99 % d’alumine blanche, soit 3 % d’alumine brun titane. Ces matériaux se fracturent lors de l"impact, exposant de nouvelles arêtes vives. Ils conservent une forme angulaire. Ils sont également chimiquement inertes, empêchant les réactions galvaniques.
L"alumine blanche offre un avantage distinct et pratique sur le terrain. Il devient gris lorsqu"il est contaminé par des débris métalliques. Ce changement de couleur fournit aux opérateurs un repère visuel immédiat pour le remplacement du support. N"ignorez pas ce signal. Avertissez votre équipe contre les grains d"acier bon marché. Les grains d"acier laissent souvent des résidus corrosifs. Lorsque ces résidus pénètrent dans des environnements aqueux, le revêtement échoue. Les supports mous comme les coquilles de noix ou les épis de maïs sont tout aussi dangereux. Ils nettoient la surface mais ne parviennent pas à créer le profil de dent d’ancrage nécessaire.
Vous devez adapter la rugosité finale à votre application spécifique. Différentes vitesses de pulvérisation nécessitent des profils très différents. Consultez le tableau de comparaison ci-dessous pour obtenir des conseils.
| Procédé de pulvérisation | Énergie cinétique | Rugosité cible (Ra) | Considérations relatives au procédé |
|---|---|---|---|
| Jet de flamme/arc | Faible | 15 – 75 µm | Nécessite des contre-dépouilles profondes pour compenser la vitesse lente des particules. |
| Plasma (APS) | Moyen | 5 – 10 µm | Offre une tolérance modérée ; Le panache de plasma fournit un léger effet nettoyant. |
| HVOF | Haut | 3 – 8 µm | Une rugosité excessive crée des ombres et des vides lors d"un impact à grande vitesse. |
| Pulvérisation à froid | Très élevé | 1 – 5 µm | Le sablage excessif a un impact négatif sur l"adhérence ; nécessite des micro-profils vierges. |
L'optimisation des paramètres nécessite des données précises. Une bonne préparation de surface pour la projection thermique repose sur un plan d'expériences statistique (SDE). Vous ne pouvez pas vous fier aux suppositions de l’opérateur. Les installations doivent contrôler des variables telles que la distance de sécurité, la pression de l'air et l'angle de la buse. L'angle de la buse doit rester légèrement inférieur à 90 degrés. Un angle strict de 90 degrés entraîne les grains directement dans le substrat, les piégeant au lieu de les couper.
Le piégeage des particules agit comme un tueur silencieux dans l’industrie du revêtement. Les médias de sablage intégrés forment une couche limite faible entre le métal et le nouveau revêtement. Lorsque des cycles thermiques se produisent, ces particules étrangères se dilatent à des rythmes différents. Le revêtement se déchire inévitablement. Les normes aérospatiales et industrielles haut de gamme réglementent strictement ce défaut. Ils limitent la contamination transversale des médias à un maximum de 20 %.
Le dynamitage agressif induit également des contraintes résiduelles de compression. Cela provoque une déformation physique sur la surface du substrat. Nous quantifions cette contrainte à l"aide de bandes d"Almen. Les tests Almen mesurent la courbure d’une bande métallique standard après le sablage. Il faut distinguer l"action de coupe du grenaillage du grenaillage. Le grenaillage utilise des supports ronds pour soulager le stress. Le sablage utilise des matériaux tranchants pour couper les contre-dépouilles. Vous devez équilibrer l"action de coupe sans déformer les composants à parois minces.
Les substrats mous nécessitent une attention particulière. Les métaux mous comme l’aluminium et le cuivre sont très susceptibles d’être fortement incrustés de grains. Les pressions de souffle standard entraîneront l"alumine tranchante profondément dans la matrice molle. Vous devez modifier vos paramètres. Réduisez la pression de l’air, augmentez la distance de sécurité ou évaluez entièrement d’autres méthodes de préparation.
Le dynamitage standard ne parvient parfois pas à répondre aux contraintes opérationnelles. Les réglementations environnementales, les limitations strictes en matière de bruit ou les substrats ultrasensibles interdisent souvent le sablage. Les ingénieurs doivent évaluer des technologies alternatives lorsqu’ils travaillent avec du titane, de la céramique ou des environnements végétaux actifs. Les nuages de poussière présentent un grave danger pour la sécurité dans les espaces confinés.
Le sablage rotatif à poils offre une alternative viable et sans compresseur. Cela fonctionne exceptionnellement bien pour les réparations sur le terrain. Les opérateurs l"utilisent fréquemment sur des éoliennes ou des plateformes pétrolières offshore. Les poils rotatifs frappent la surface, créant un profil d"ancrage sans support lâche. Des études prouvent qu"il atteint jusqu"à 60 % de la force d"adhérence du sablage conventionnel. Cela en fait un excellent choix pour la maintenance sur site.
Les applications de nouvelle génération nécessitent des méthodes encore plus propres. Le nettoyage au laser et le jet d’eau à haute pression permettent une activation sans piégeage. L"ablation au laser vaporise les contaminants sans laisser de résidus physiques. Le jet d’eau à haute pression élimine les vieux revêtements et rend la surface rugueuse en utilisant de l’énergie cinétique pure. Ces méthodes avancées sont de plus en plus populaires pour les travaux hautement spécialisés.

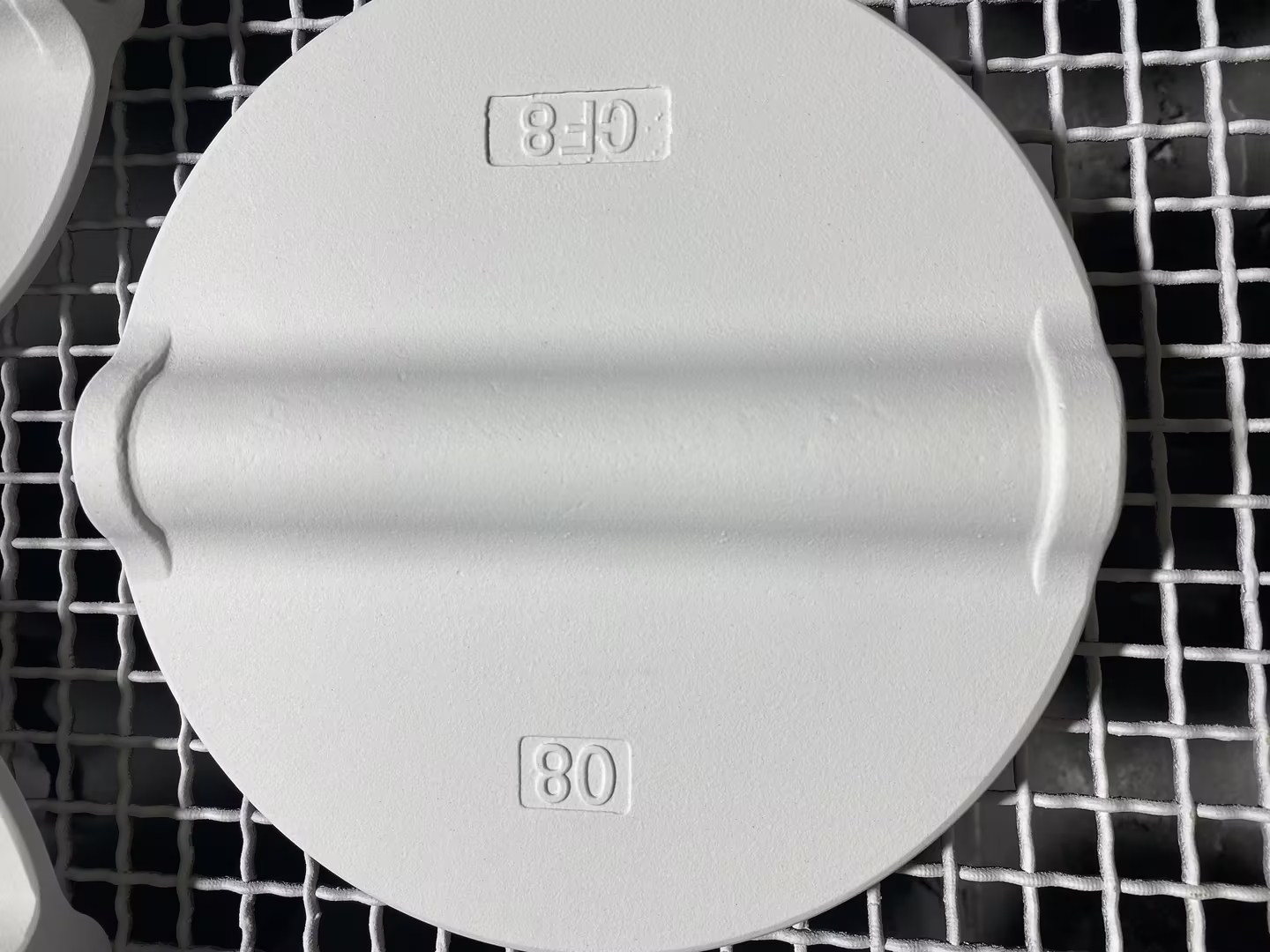

L"assurance qualité commence par des références visuelles et tactiles. Une surface correctement sablée présente des caractéristiques très spécifiques. Il doit présenter une « finition métallique blanche ». Il doit présenter un aspect mat et non réfléchissant. Lorsque vous déplacez une lumière sur le composant, la surface devrait « scintiller » en raison des pics et des creux nets. Lorsqu"il est touché avec une main gantée, il devrait ressembler à du papier de verre de 80 à 100 mailles.
Vous devez exiger des tests et une conformité stricts de la part de vos fournisseurs. Exigez-leur d"adhérer aux protocoles standard de préparation de surface, tels que les directives AWS/SSPC. Les contrôles visuels sont excellents, mais les données quantifiables évitent les échecs.
| Catégorie de test | Norme/méthode | Critères d'acceptation |
|---|---|---|
| Force d"adhésion | Test d"arrachement ASTM C633 | >5 000 psi (34-69 MPa) selon le système de revêtement. |
| Piégeage médiatique | Microscopie transversale | Moins de 20 % de contamination de la surface. |
| Propreté des surfaces | AWS / SSPC-SP 5 | Nettoyage par sablage de métal blanc (aucun résidu visible). |
| Sensibilité temporelle | Journal de contrôle des processus | Enduit appliqué dans les 4 à 6 heures suivant le sablage. |
Assurez-vous que votre processus garantit la conformité aux tests finaux d’adhérence par arrachage. La norme ASTM C633 reste la référence dans notre industrie. En fonction de votre système de revêtement, vous devez vous attendre à des valeurs supérieures à 5 000 psi. Le respect de ces paramètres garantit que votre revêtement résistera aux abus industriels à long terme.
La préparation de la surface constitue la base structurelle de l’ensemble du processus de revêtement. Un revêtement impeccable et de haute technologie sur de l"acier mal préparé est garanti à l"échec. Vous devez respecter les principes de liaison mécanique. Concentrez-vous sur un nettoyage rigoureux, une sélection optimale des grains et un respect strict des délais.
Prenez immédiatement des mesures concrètes. Encouragez vos ingénieurs et vos équipes d’approvisionnement à auditer les installations des fournisseurs. Vérifiez leurs calendriers de remplacement des médias. Vérifiez leurs contrôles environnementaux, en suivant à la fois l’humidité et les limites de temps. Exigez une documentation sur les paramètres basés sur SDE. Effectuez ces vérifications avant de vous engager auprès d"un fournisseur de revêtement pour garantir la fiabilité des composants à long terme.
R : Non. Le sable standard n"a pas l"angularité nécessaire pour réaliser des contre-dépouilles appropriées dans le substrat. Il nettoie simplement plutôt que de rendre rugueux. De plus, le sable présente de graves risques pour la santé en raison de la poussière de silice. Vous devez utiliser de l"alumine fondue ou du fer refroidi pour obtenir le profil de dent d"ancrage correct.
R : Vous devez appliquer le revêtement dans un délai de 4 à 6 heures. Ce délai suppose un environnement climatisé. Retarder l’application permet la formation d’une rouille microscopique et d’une oxydation superficielle. L’absorption d’humidité compromettra gravement la résistance mécanique de l’adhérence.
R : HVOF utilise une énergie cinétique extrêmement élevée. Cela permet aux particules pulvérisées de se déformer de manière agressive et de se lier étroitement aux microprofils. Si la macro-rugosité est trop profonde, l"impact à grande vitesse crée des ombres. Les particules ne parviennent pas à remplir les vallées profondes, ce qui entraîne des vides dangereux et une adhérence réduite.
