Les équipements industriels dépendent fortement de surfaces durables pour survivre à des conditions de fonctionnement difficiles. Lorsque les composants commencent à s'user, les ingénieurs recherchent souvent la protection la plus robuste disponible. Une idée fausse courante dans les achats industriels est que « plus épais est toujours meilleur » en termes de résistance à l’usure. En réalité, l’épaisseur du revêtement par projection thermique est strictement régie par la physique des contraintes résiduelles.
Ce guide décrit les limites techniques des accumulations par pulvérisation thermique, en examinant comment la sélection des matériaux et les méthodes d"application déterminent les performances. Nous explorerons pourquoi ces frontières existent et comment les contourner efficacement. Il fournit un cadre d"évaluation réaliste pour spécifier l"épaisseur des composants industriels critiques, en particulier un rouleau industriel, un manchon d"arbre et une racle, afin d"équilibrer la durée de vie, la précision dimensionnelle et le risque de délaminage. En comprenant ces paramètres, vous pouvez concevoir des surfaces qui fonctionnent de manière fiable sous les contraintes mécaniques les plus exigeantes.
Limites de contrainte : les liaisons par pulvérisation thermique sont mécaniques ; une épaisseur excessive emprisonne les contraintes résiduelles, augmentant de façon exponentielle le risque de fissuration et de délaminage.
Contraintes du processus : l"épaisseur maximale varie considérablement selon le processus : jusqu"à 0,250 " (6,35 mm) pour les métaux à arc/flamme, mais généralement plafonnée à 0,020 " (0,5 mm) pour les carbures HVOF denses.
Besoins spécifiques aux composants : un rouleau industriel nécessite du volume pour l"usure/le réaffûtage, un manchon d"arbre nécessite une restauration dimensionnelle précise, tandis qu"une lame doctorale nécessite des profils ultra-fins pour maintenir la géométrie des bords.
Tolérances d"usinage : la véritable épaisseur fonctionnelle est obtenue après le meulage ; les spécifications doivent tenir compte d"une tolérance plus stricte (par exemple, ± 0,001") après la surpulvérisation initiale.
Pour comprendre pourquoi nous ne pouvons pas simplement pulvériser des couches infinies de matériau sur une pièce, nous devons examiner comment ces revêtements se forment à un niveau microscopique. Les limites ne dépendent pas des capacités des machines mais de la physique fondamentale.
Pendant le processus d"application, des particules fondues ou semi-fondues frappent le substrat à grande vitesse. Lors de l"impact, ils s"aplatissent en disques minces appelés « éclaboussures » et gèlent rapidement. Cette trempe rapide provoque la contraction du matériau. La plaque étant ancrée au substrat, cette contraction génère une contrainte de traction. Au fur et à mesure que vous construisez le revêtement couche par couche, cette contrainte interne se multiplie. Finalement, la contrainte accumulée dépassera soit la force de cohésion du revêtement lui-même, soit la liaison adhésive qu"il partage avec le substrat.
Les ingénieurs doivent soigneusement équilibrer la densité et la porosité lors de la conception d’une couche protectrice. Chaque caractéristique interagit différemment avec le stress interne :
Revêtements denses : des processus tels que le carburant à oxygène à haute vitesse (HVOF) créent des couches très denses et à faible porosité. Ils offrent une résistance supérieure à l’usure et aux produits chimiques. Cependant, leurs microstructures rigides et serrées génèrent rapidement des contraintes. Cette rigidité limite strictement leur épaisseur maximale réalisable avant que des fissures ne se produisent.
Revêtements poreux : les applications avec une porosité plus élevée s'adaptent à davantage de contraintes structurelles. Les vides microscopiques agissent comme des amortisseurs, permettant des constructions beaucoup plus épaisses. Ils retiennent également bien la lubrification. Malheureusement, ils fournissent des barrières plus faibles contre la pénétration de la corrosion, nécessitant des scellants dans les environnements humides.
Lorsque vous dépassez les limites techniques d’un matériau spécifique, des défaillances catastrophiques se produisent. Les trois conséquences les plus courantes d’une pulvérisation excessive sont les suivantes :
Rupture de cohésion (écaillage) : le revêtement se fracture à l'intérieur, provoquant la rupture de gros morceaux de la pièce.
Délaminage de l'interface : la contrainte accumulée cisaille la liaison mécanique au niveau de la ligne du substrat, provoquant un décollement propre de la couche entière.
Craquage microscopique : de fines fissures ressemblant à des toiles d'araignée se forment sur la surface. Ces fissures permettent aux fluides corrosifs de contourner la barrière et d’attaquer directement le métal de base.
Pour augmenter en toute sécurité l"épaisseur d"une couche de finition dure, les ingénieurs utilisent souvent une couche intermédiaire appelée couche de liaison. Les métaux comme le nickel-aluminium (NiAl) sont des choix courants. Ils aident à gérer l’inadéquation du coefficient de dilatation thermique (CTE) entre un substrat en acier et une couche de finition en céramique rigide. En agissant comme une zone tampon ductile, la couche de liaison absorbe les chocs thermiques et les contraintes de cisaillement, empêchant ainsi un délaminage prématuré de l"interface.
La profondeur de construction maximale varie considérablement en fonction de la technologie d"application. Les lignes de base de capacités suivantes représentent des normes d"ingénierie typiques. Gardez à l’esprit que le réglage de paramètres spécifiques peut légèrement modifier ces limites, mais ils constituent une base fiable pour la conception initiale.

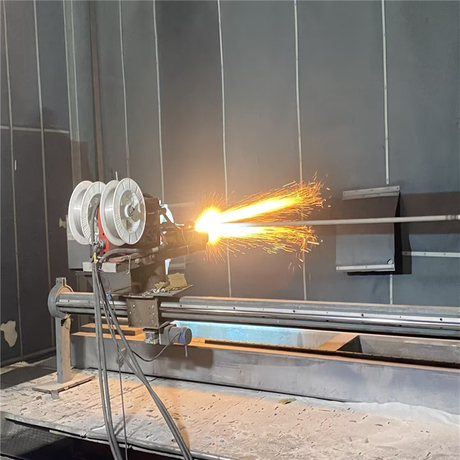

Les systèmes à arc et à flamme utilisent généralement des alliages métalliques ductiles comme l"acier inoxydable, le zinc ou le bronze. Parce que ces matériaux sont intrinsèquement flexibles, ils absorbent remarquablement bien les contraintes internes.
Limite maximale : ils peuvent atteindre en toute sécurité des épaisseurs allant jusqu'à 0,250 pouces (6,35 mm).
Cas d'utilisation principal du BoF : ce processus est idéal pour la restauration dimensionnelle agressive de pièces en acier au carbone très usées, telles que de grands tourillons ou des boîtiers structurels.
Ces processus génèrent une énergie cinétique ou thermique extrême pour appliquer des matériaux durs et denses. Bien qu’ils offrent une protection inégalée, leur faible ductilité signifie que les contraintes s’accumulent rapidement.
Limite maximale : La référence fonctionnelle typique pour la résistance à l'usure est d'environ 500 microns (0,020 pouces). Aller au-delà de cette limite entraîne de graves microfissures.
Cas d'utilisation principal du BoF : les ingénieurs utilisent ces systèmes pour une protection extrême contre l'abrasion et la corrosion où des microstructures denses et impénétrables sont obligatoires.
L"air-carburant à haute vitesse (HVAF) représente un changement dans les techniques d"application modernes. Il utilise un mélange air-carburant au lieu du mélange oxygène-carburant que l"on trouve dans le HVOF. Cela se traduit par des températures de particules plus fraîches pendant le transport.
Limite maximale : étant donné que les particules subissent moins de dégradation thermique et conservent une meilleure ductilité, HVAF peut obtenir des accumulations de carbure plus épaisses, jusqu'à 0,050 pouces (1,27 mm), sans fracturation sous contrainte.
Type de processus | Catégorie de matériau | Épaisseur maximale typique | Demande principale |
|---|---|---|---|
Arc / Jet de Flamme | Alliages métalliques ductiles | Jusqu"à 0,250" (6,35 mm) | Restauration dimensionnelle lourde |
HVOF / Plasma | Carbures et Céramiques | ~0,020" (0,5 mm) | Usure sévère et défense chimique |
HVAF | Carbures Ductiles | Jusqu"à 0,050" (1,27 mm) | Résistance à l"usure élevée |
Les spécifications doivent varier en fonction de la fonction mécanique de la pièce. Une approche globale de la profondeur des applications garantit l’échec. Examinons trois composants industriels distincts pour voir comment leurs environnements d"exploitation uniques dictent l"ingénierie des surfaces.
Dans les processus de manutention et de conversion de bandes, un rouleau industriel nécessite un équilibre délicat entre traction, résistance à l'usure et parfois propriétés antiadhésives. Ces cylindres massifs manipulent du papier abrasif, des feuilles ou des films à des vitesses élevées.
Stratégie d'épaisseur : Ces cylindres sont souvent pulvérisés entre 0,005' et 0,015'. Cela permet un volume de matériau suffisant pour le broyage final. Il est essentiel d'obtenir une concentricité exacte et une rugosité de surface spécifique (souvent 30 RMS ou mieux) pour l'alignement de la bande.
Approche composite : De nombreux rouleaux utilisent une technique de « pics et vallées ». Les techniciens pulvérisent une matrice en carbure dur pour créer des pics durables. Ils imprègnent ensuite les vallées poreuses avec des polymères fluorés comme le PTFE. Cette stratégie composite permet d'obtenir une surface à la fois très résistante à l'usure et totalement antiadhésive.
Un manchon d'arbre fonctionne dans des zones incroyablement difficiles. Il est confronté à une friction élevée due aux joints d'étanchéité, à une usure abrasive localisée et à une exposition constante à des fluides corrosifs.
Stratégie d'épaisseur : la spécification requiert une profondeur suffisante pour agir comme une barrière contre l'usure sacrificielle. Cependant, il doit respecter strictement des tolérances de jeu serrées à l’intérieur du corps de pompe. La construction excessive provoque ici une liaison mécanique.
Atténuation des risques : La température du substrat doit être étroitement contrôlée pendant l'application. Elle doit rester inférieure à 250°C. Si une construction épaisse provoque une surchauffe du composant, une distorsion métallurgique se produit, déformant le manchon. De plus, les constructions à haute porosité sur ces pièces nécessitent des scellants époxy ou au silicate de sodium pour empêcher les fluides corrosifs de couper le métal de base.

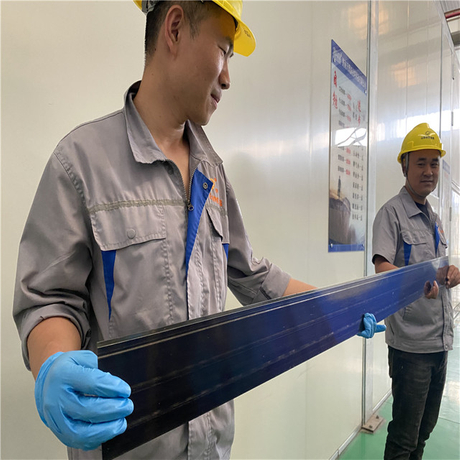

Lors de la conception d'un Doctor Blade , la précision absolue est la règle directrice. La rétention des bords et une friction minimale ont la priorité sur la masse en vrac.
Stratégie d'épaisseur : contrairement aux cylindres épais, la protection des bords de la lame doit être très limitée. Ils nécessitent souvent des alternatives de précision ultra fines comme le PVD/DLC dans la plage de 1 à 5 µm. Si des méthodes traditionnelles sont utilisées, elles impliquent des applications de micro-épaisseurs très spécialisées strictement sur le chanfrein.
Impact sur les performances : Une couche protectrice trop épaisse sur une lame arrondit la géométrie de coupe. Cela augmente la traînée et provoque un broutage contre la surface de contact. A l’inverse, si elle est trop fine, la bande abrasive usera prématurément la lame. La précision n’est ici pas négociable.
La spécification d"une cote sur un dessin n"est que la première étape. Traduire ce chiffre dans la réalité nécessite un contrôle rigoureux des processus. L’écart entre ce qui sort du pistolet et la dimension finale polie définit la réussite du projet.
Vous ne pouvez pas simplement tenir un pistolet pulvérisateur sur une pièce et deviner la profondeur. Les paramètres de rotation par minute, de vitesse de surface et de hauteur de pas dictent le volume exact déposé en un seul passage. Si l"automatisme se déplace trop vite par rapport à la rotation, un mauvais contrôle entraîne des défauts en spirale de type « perche de barbier ». Cela laisse une hélice de points hauts et bas à travers le composant.
Atteindre la profondeur cible nécessite une gestion thermique agressive. Parce que chaque passage ajoute une chaleur intense, le refroidissement actif est obligatoire. Les techniciens utilisent des jets d"air comprimé ou de CO2 liquide directement sur la pièce. Celui-ci évacue la chaleur lors des passages successifs sans interrompre l"application. Une mauvaise gestion thermique entraîne des fissures immédiates lorsque la pièce se dilate et se contracte énormément.
Les limites fonctionnelles sont rarement atteintes dès la sortie de la cabine. Vous devez tenir compte de la finition en plusieurs étapes.
Tolérance telle que pulvérisée : le processus nécessite toujours une tolérance 'telle que pulvérisée', ciblant généralement une surconstruction de ±0,0025'.
Meulage final : La pièce est ensuite meulée ou polie jusqu'à sa profondeur fonctionnelle « finie ». Cette étape resserre les tolérances à un strict ±0,001' par côté.
Attention : Un post-meulage incorrect de couches épaisses de céramique ou de carbure provoque d'intenses microfissures. L’utilisation d’une mauvaise vitesse d’avance de la meule diamantée détruira entièrement la barrière, quelle que soit la perfection avec laquelle elle a été appliquée dans la cabine.
Une communication claire entre les ingénieurs de conception et les spécialistes des applications évite les pannes prématurées. Utilisez cette liste de contrôle exploitable lors de la formulation d’un appel d’offres ou d’une spécification de projet.
Définir la préparation du substrat : Ne laissez pas la préparation de la surface au hasard. Exigez un profilage de surface agressif (tel que le sablage à l'oxyde d'aluminium). Vous devez également spécifier la « règle des 2 heures » standard de l'industrie : la couche doit être appliquée dans les deux heures suivant le sablage pour éviter la formation d'oxyde invisible sur l'acier.
Ciblez l'application, pas la limite maximale : Spécifiez la profondeur en fonction des taux d'usure calculés et des jeux des pièces d'accouplement. Ne demandez jamais la construction maximale autorisée simplement pour une « protection supplémentaire ». La sur-ingénierie de cette métrique est la principale cause de délaminage.
Spécifiez d’abord les exigences de finition : travaillez à rebours à partir de votre besoin final. Indiquez clairement la dimension finale requise et la finition de surface exacte Ra/RMS. Indiquez explicitement si des scellants liquides sont requis pour votre environnement d'exploitation spécifique prévu.
Exigez des CND (Tests Non Destructifs) : Faites confiance mais vérifiez. Exiger un ressuage (PT) pour vérifier la présence de fissures microscopiques en surface. De plus, demandez des tests de résistance d’adhérence sur les coupons associés pulvérisés à côté de votre pièce réelle. Cela vérifie la solidité structurelle à la profondeur spécifiée.
L’optimisation de la profondeur des applications est fondamentalement un exercice d’équilibre structurel. Une épaisseur excessive gaspille du capital et invite à un délaminage catastrophique en raison des contraintes résiduelles piégées. À l’inverse, une ingénierie insuffisante laisse les composants critiques vulnérables à une usure prématurée et aux attaques chimiques.
En comprenant les limites physiques de différents matériaux (des alliages métalliques ductiles aux carbures rigides), vous pouvez spécifier des tolérances qui améliorent réellement la durée de vie mécanique. Tenez toujours compte des surépaisseurs d’usinage appropriées et d’un contrôle thermique strict lors de l’application.
Pour garantir le succès, nous encourageons fortement les équipes d’approvisionnement et les ingénieurs en mécanique à collaborer avec des spécialistes du revêtement dès le début de la phase de conception. L"alignement de la géométrie de votre substrat, du type de processus choisi et des capacités de post-usinage dès le premier jour garantit une surface qui fonctionne exactement comme prévu.
R : Non. Étant donné que la liaison est mécanique, la pulvérisation d"un nouveau matériau sur un revêtement dégradé, contaminé ou oxydé entraîne une défaillance immédiate. L"ancien revêtement doit être complètement décapé, le support reprofilé et une nouvelle couche appliquée.
R : Généralement compris entre 0,010" et 0,020" (250 à 500 microns), souvent associé à un scellant pour fermer la porosité microscopique et bloquer les voies chimiques vers le substrat.
R : C’est généralement le contraire. À mesure que l"épaisseur augmente, la contrainte résiduelle accumulée exerce davantage de contraintes sur l"interface de liaison mécanique, réduisant ainsi la force de liaison globale par rapport à une couche plus fine et neutre en termes de contrainte.
