Une petite rainure de joint peut provoquer un arrêt important. Vous remplacez le joint, mais la fuite revient. Le véritable problème réside souvent dans la surface située sous le joint et non dans le joint lui-même. C'est à ce moment-là qu'un manchon d'arbre gagne sa place.
Dans cet article, nous répondons : A quoi sert un manchon d'arbre ? Vous apprendrez comment il protège l'arbre de l'usure et de la corrosion, comment il améliore les performances des joints et comment il réduit les coûts de réparation en rendant la surface d'usure remplaçable. Vous verrez également quand une manche est la meilleure solution et quand elle ne l'est pas.
Les joints et la garniture frottent la même bande à chaque rotation. Au fil du temps, ce groupe se transforme en groove. Si l'arbre est la surface de contact, l'arbre devient la pièce d'usure. C'est cher et lent à réparer.

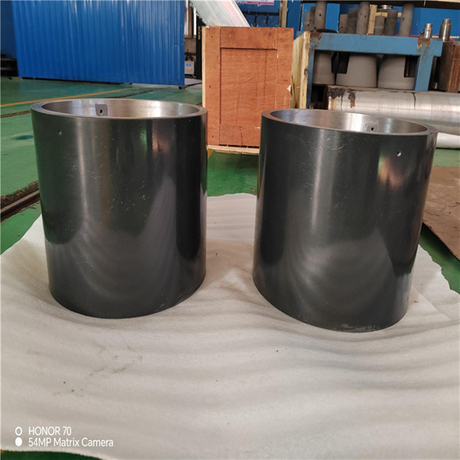

Un manchon d'arbre déplace cette usure vers une pièce remplaçable. Vous laissez le manchon prendre la rainure, puis vous le changez lors d'un travail d'étanchéité planifié. L'arbre situé en dessous conserve sa taille et sa rectitude, ce qui permet à l'ensemble du rotor de rester fiable.
Les solides abrasifs agissent comme une pâte à broyer. Ils peuvent tracer rapidement une trace de phoque, en particulier lors des démarrages et des arrêts. Des événements de frottement se produisent également lorsque l’alignement se déplace ou que les roulements se desserrent. Même des frottements brefs peuvent laisser des marques profondes.
Un manchon d'arbre réduit le risque en protégeant la surface de l'arbre. Vous pouvez également choisir un manchon plus dur pour un service difficile. Il est toujours judicieux de réparer le pilote de processus, mais le manchon vous fait gagner du temps et réduit les dommages permanents à l'arbre.
Les zones humides voient l’oxygène, la chimie et les variations de température. Ces conditions entraînent une corrosion par piqûres et fissures. Une fois que des piqûres se forment près du joint, les fuites augmentent souvent. La face du joint peut également perdre sa stabilité sur une piste piquée.
Un manchon d'arbre axé sur la corrosion bloque l'attaque des fluides sur l'arbre de base. Cela permet également d’améliorer les alliages là où ils sont le plus importants. Les caractéristiques d'étanchéité des extrémités réduisent la corrosion sous le manchon, qui est un mode de défaillance « caché » courant.
Les joints ont besoin d’une surface stable pour faire leur travail. La finition de la surface, la rondeur et le faux-rond contrôlent les fuites plus que ce que beaucoup de gens pensent. Si la piste est accidentée, l’emballage ne s’installe jamais. Si la chenille vacille, les garnitures mécaniques chauffent.
Un manchon d'arbre fournit une piste d'étanchéité contrôlée. Il maintient également cette trace cohérente après chaque cycle de réparation. De nombreux manchons incluent des fonctionnalités qui aident à gérer les chemins de fuite, tels que des joints d'extrémité ou des épaulements conçus.
Le remplacement de l'arbre est rarement un simple échange de pièces. Cela comprend souvent le démontage, les travaux sur les roulements, les travaux d'accouplement et les vérifications d'alignement. Cela peut également nécessiter de longs délais de livraison pour les arbres personnalisés. Ce risque est élevé lors d’une panne imprévue.
Un manchon d'arbre réduit les coûts car il est conçu comme une pièce d'usure consommable. Vous le stockez comme pièce de rechange et le remplacez lors de l'entretien des joints. Au bout de quelques cycles de réparation, les économies réalisées dépassent souvent le coût du manchon.
Les phoques détestent changer de géométrie. Un petit changement de diamètre peut modifier la pression de contact. Un petit changement de faux-rond peut augmenter la chaleur. Lorsque les équipes usinent des arbres sur le terrain, les résultats peuvent varier selon l'équipe et la configuration.
Un manchon d'arbre permet de normaliser la surface du joint. Il vous donne un OD répétable et un objectif de finition répétable. Cette cohérence améliore la durée de vie des joints et réduit les fuites « mystérieuses » après les reconstructions.
Parfois, le matériau de l'arbre est bon en termes de résistance, mais faible en termes d'usure ou de corrosion au niveau de la zone d'étanchéité. La mise à niveau de l’arbre complet peut être un gaspillage. Il se peut également qu’il ne soit pas disponible rapidement.
Un manchon d'arbre vous permet de mettre à niveau uniquement la zone de défaillance. Vous pouvez choisir des surfaces inoxydables, durcies ou des revêtements destinés au coulis. Il s’agit d’une mise à niveau ciblée de la fiabilité et non d’une refonte complète.
Remarque : lorsque les pannes se répètent sur une bande, protégez la bande et non l'ensemble de l'arbre.
But | Symptôme typique | Ce que change la manche | Meilleur prochain contrôle |
Surface d'usure sacrificielle | Rainures sur la piste de joint | L'usure se déplace vers la pièce remplaçable | Inspecter la profondeur et la finition des rails |
Barrière anticorrosion | Piqûres et taches de rouille | Le fluide attaque le manchon, pas l'arbre | Vérifier l'étanchéité des extrémités et la chimie |
Stabilité du joint | Joints chauds, fuite précoce | Améliore la qualité de la surface de roulement | Mesurer le faux-rond au niveau de la bande d'étanchéité |
Coût de réparation inférieur | Longues interruptions pour travaux de puits | Cycle de réparation plus court | Examiner les pièces de rechange et les tailles standard |
Dans les pompes, portez les concentrés dans la chambre d'étanchéité ou la boîte à garniture. L'emballage se compresse sur une bande étroite. Les garnitures mécaniques roulent également sur une piste définie. Si la chenille est endommagée, le joint ne peut pas « faire la moyenne ». Des fuites et de la chaleur s'ensuivent.
Un manchon d'arbre se trouve dans cette zone et devient la surface de roulement. De nombreux manchons de pompe incluent également des fonctions d'étanchéité aux extrémités. Ils réduisent les fuites de dérivation sous le manchon, ce qui aide à prévenir la corrosion cachée sur l'arbre.
Le service du lisier est dur pour les zones de phoque. Les solides peuvent pénétrer dans la zone de scellement et rayer la piste. L'emballage peut emprisonner les particules et meuler la surface. Même une bonne bouffée de chaleur peut manquer des événements perturbants.
Un manchon d'arbre axé sur l'usure ou un manchon revêtu peut ici prolonger la durée de vie. Cela vous aide également à isoler l’usure d’une pièce. Associez-le à des améliorations de processus, comme de meilleurs plans de chasse d’eau ou des systèmes de barrières, pour obtenir les meilleurs résultats.
Les moteurs et les boîtes de vitesses utilisent souvent des joints à lèvres. Ces phoques chevauchent également sur une bande étroite. Si le bracelet est usé, de l'huile fuit et de la contamination pénètre. De nombreuses installations utilisent des manchons de réparation minces pour restaurer rapidement cette bande.
Une réparation du manchon d’arbre peut éviter le démontage de ces actifs. Le jeu peut être serré, donc le style de bride et la longueur des manches sont importants. Une installation correcte restaure une piste fluide et réduit les fuites répétées.
Remarque : Si le faux-rond est élevé, réparez les roulements ou l'alignement avant d'espérer le succès du manchon.
Les performances du joint dépendent de la surface sur laquelle il repose. Les surfaces rugueuses déchirent les lèvres et mâchent l'emballage. Les surfaces déformées créent une pression de contact inégale. Un faux-rond élevé entraîne une oscillation, qui chauffe les faces des garnitures mécaniques.
Un manchon d'arbre vous permet de contrôler la finition et la géométrie. Vous pouvez spécifier une plage d'arrivée et la vérifier à la réception. Vous pouvez également mesurer le faux-rond après l'installation et corriger les problèmes avant le démarrage.
Les fuites ne passent pas seulement par les faces du joint. Il peut s'infiltrer sous le manchon si l'étanchéité des extrémités est faible. Le liquide emprisonné sous le manchon peut déclencher une corrosion caverneuse. Ces dégâts restent cachés jusqu'au prochain démontage.
De nombreux manchons utilisent des joints toriques, des joints ou des épaulements pour bloquer ce chemin. Certaines réparations utilisent un mince film de scellant non durcissant. L'objectif est simple : arrêter le contournement sous le manchon d'arbre et garder l'arbre de base au sec.
L'emballage tolère davantage de variations de surface, mais il génère plus de chaleur. Il peut également rainurer une piste lorsqu'il est trop serré. Un manchon pour emballage bénéficie souvent d’une meilleure résistance à l’usure.
Les garnitures mécaniques exigent un meilleur faux-rond et une finition plus lisse. Ils sont sensibles aux oscillations et aux rayures. Un manchon d'arbre pour garnitures mécaniques doit donner la priorité à la concentricité et à la qualité de la surface, ainsi qu'à une étanchéité d'extrémité stable en service humide.
Remarque : Traitez la finition du manchon comme une pièce d'étanchéité, et non comme du papier brut.
De nombreux manchons utilisent de l'acier inoxydable pour résister à la corrosion au niveau de la zone d'étanchéité. L'acier au carbone peut fonctionner dans des services propres et secs, mais il se pique souvent dans les zones humides. Si votre service contient des chlorures ou des lavages fréquents, les mises à niveau peuvent être rapidement rentables (nécessite une vérification de votre chimie).
Mettez à niveau lorsque le mode de défaillance est clair. Si vous voyez des piqûres, améliorez la résistance à la corrosion et l’étanchéité des extrémités. Si vous voyez des rainures, améliorez la dureté ou les revêtements. Alignez le choix des matériaux sur le véritable moteur, et non sur l’habitude.
En service abrasif, la dureté ralentit le rainurage et le labour. Les manchons durcis peuvent faciliter l'emballage et le service de ponçage. Les revêtements peuvent prolonger considérablement la durée de vie en cas de boues.
Les revêtements nécessitent encore un bon contrôle de finition. Une surface rugueuse peut endommager rapidement les joints. De plus, les revêtements fragiles peuvent s'écailler sous l'effet d'un choc ou d'un mauvais alignement. Choisissez-les lorsque l’abrasion est le facteur principal et que la stabilité du rotor est acceptable.
Les manchons solides sont généralement plus concentriques. Ils s'installent lors du démontage et conviennent à la maintenance planifiée. Les manches fendues sont utiles lorsque l'accès est limité. Ils peuvent faire gagner du temps, mais ils peuvent augmenter le risque de faux-rond si l'assemblage est inégal.
Les brides facilitent l'installation et le positionnement. Ils aident également à conduire de fins manchons de réparation. Les manchons sans bride s'adaptent aux espaces plus restreints et conviennent aux chambres d'étanchéité compactes. Pour tout manchon d'arbre, les contrôles de jeu évitent les surprises lors de l'installation.
L'ajustement par interférence est courant pour les manchons stables. Il repose sur un ajustement d’identification précis et une pratique d’installation correcte. Si l'ajustement est lâche, des frottements peuvent commencer et la manche peut bouger.
Les vis de réglage simplifient le travail sur le terrain, mais elles peuvent marquer les arbres et se desserrer sous l'effet des vibrations. Les conceptions de serrage et de verrouillage facilitent le retrait et le réglage. Choisissez la rétention en fonction du service, de l'accès et de la fréquence à laquelle vous prévoyez un remplacement.
Un manchon est idéal lorsque les dommages sont locaux et que l'arbre est droit. Les rainures sur la bande de joint sont un cas classique. Les piqûres légères peuvent également être gérées lorsque l’étanchéité des extrémités est améliorée.
Les manchons ont également du sens lorsque les temps d’arrêt constituent la principale contrainte. Vous pouvez restaurer une surface rapidement sans usinage. Un manchon d'arbre est également utile lorsque vous souhaitez des pièces de rechange standard pour des actifs similaires.
Un manchon ne peut pas redresser un arbre plié. Il ne peut pas non plus remédier au désalignement ou aux roulements défectueux. Si le voile est élevé, le joint vacillera toujours. Vous remarquerez peut-être à nouveau de la chaleur et des fuites précoces.
Une corrosion profonde peut également empêcher une réparation de manchon. Cela peut réduire l’ajustement et créer des zones faibles cachées. Les fissures et les dommages causés par les rainures de clavette sont des problèmes structurels. Dans ces cas, la réparation ou le remplacement de l’arbre est la voie la plus sûre.
Commencez par mesurer l’arbre au niveau de la bande d’usure sous plusieurs angles. Enregistrez la plus petite valeur et l'ovalité. Vérifiez ensuite le jeu disponible dans la chambre d'étanchéité ou le boîtier. Confirmez que la longueur des manches couvrira toute la bande d’usure plus la marge.
Ensuite, sélectionnez le type de manchon par pilote de défaillance. Choisissez des conceptions axées sur la corrosion pour éviter les risques de piqûres. Choisissez des modèles durcis ou enduits pour l’abrasion. Choisissez un style de manchon d'arbre qui correspond à vos limites d'accès et à vos préférences de rétention.
Pilote d'échec | Type de manchon recommandé | Direction matériau/surface | Mesure clé à confirmer |
Abrasion et rainurage | Porter une manche ou une manche enduite | Revêtement durci ou usé | Largeur de voie et profondeur de rainure |
Corrosion et piqûres | Manchon de protection contre la corrosion | Alliage inoxydable ou amélioré | État de l’étanchéité des extrémités et de la zone d’ajustement |
Restauration rapide sur le terrain | Manchon de réparation d'arbre | Style inoxydable à paroi mince | Jeu pour bride et longueur |
Instabilité du joint | Manchon de piste d'étanchéité | Finition et géométrie maîtrisées | Voile à la bande de phoque |
Pendant l'entretien du joint, inspectez le chemin du manchon au toucher et à la lumière. Si vous sentez une crête, le phoque la sentira aussi. Vérifiez les extrémités des manches pour déceler des taches, ce qui peut indiquer un contournement. Vérifiez la zone d'ajustement pour la poussière de contact.
Remplacez les manchons avant que la rainure ne devienne pointue. Des rainures pointues coupent la garniture et augmentent rapidement les fuites. Conservez des pièces de rechange pour les actifs critiques et documentez le type de manchon utilisé. Cela rend la prochaine réparation plus rapide et plus cohérente.
Remarque : De nombreuses fuites répétées proviennent du fait de sauter des contrôles de faux-rond après le travail sur les manchons.
Un manchon d'arbre protège l'arbre là où les dommages commencent en premier. Il élimine l'usure des joints ou des garnitures et bloque la corrosion en service humide. Cela donne également aux joints une trajectoire stable, de sorte que les fuites et la chaleur restent sous contrôle. Lorsque vous remplacez le manchon au lieu de l’arbre, vous réduisez les temps d’arrêt et les coûts de réparation.
Pour une qualité et un support fiables des manchons, Jinan Tanmng New Material Technology Co., Ltd. peut vous aider. Leurs solutions de manchons d'arbre offrent des tailles, des options de matériaux et des conseils d'entretien cohérents, afin que vous puissiez prolonger la durée de vie de l'arbre et rendre la maintenance plus prévisible.
R : Un manchon d'arbre protège la surface de la piste d'étanchéité, de sorte que l'arbre évite les rainures et les piqûres.
R : Le manchon d'arbre donne aux joints une surface de roulement plus lisse et plus stable, ce qui améliore l'étanchéité.
R : Utilisez le manchon d'arbre pour les bandes d'usure localisées ou les piqûres légères lorsque l'arbre est encore droit.
R : Le manchon d'arbre échoue rapidement lorsque le faux-rond est élevé, l'ajustement est lâche ou l'abrasion est grave.
R : Le manchon d'arbre réduit les coûts en remplaçant une pièce d'usure, et non un arbre complet, pendant l'entretien du joint.
