Nombre Parcourir:0 auteur:Éditeur du site publier Temps: 2026-05-14 origine:Propulsé
Les défaillances de composants industriels sont systématiquement liées à deux forces implacables : la corrosion et l’usure mécanique. Les directeurs d"usine et les ingénieurs de maintenance luttent constamment contre ces éléments pour assurer le bon déroulement des opérations. Les solutions haut de gamme comme le HVOF ou le plasma spray offrent une densité extrême. Cependant, ils dépassent souvent les spécifications techniques réelles et gonflent inutilement les budgets de maintenance. Vous avez besoin d’un traitement de surface équilibrant durabilité, efficacité et contrôles budgétaires stricts.

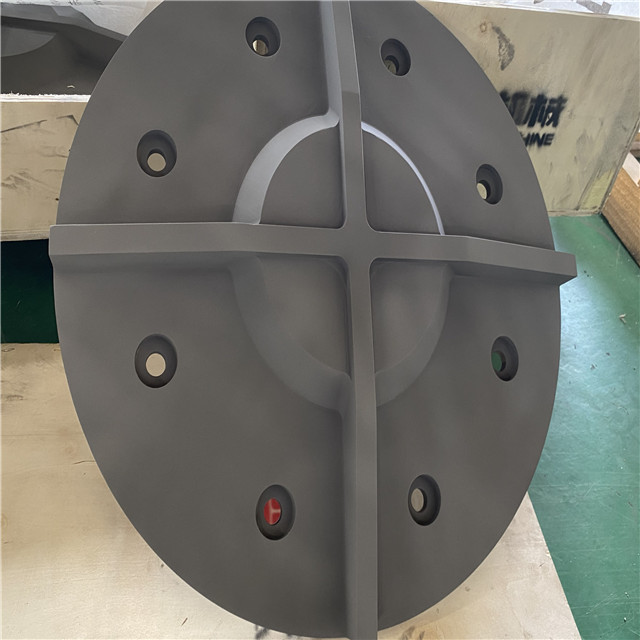

Le revêtement par pulvérisation à l'arc fournit un processus de pulvérisation thermique « à froid » hautement évolutif . Il excelle dans la restauration dimensionnelle et la protection anodique sans surcharge opérationnelle excessive. Nous explorerons ses matériaux de base, ses applications stratégiques et ses mesures strictes de contrôle de qualité. Vous apprendrez comment maximiser la durée de vie des composants en utilisant des normes d'ingénierie éprouvées. En comprenant ces règles d'application spécifiques, vous pouvez intégrer en toute confiance cette technologie dans vos cycles de maintenance de routine.
Les exploitants d"usines doivent comparer directement les traitements de surface. Cette comparaison établit des attentes de base réalistes en matière de coût du projet, de vitesse d"application et d"intégrité structurelle. La pulvérisation à l’arc se démarque lorsque l’on examine de près les aspects économiques opérationnels.
L"efficacité énergétique de ce système est inégalée dans l"industrie de la finition de surface. Il repose entièrement sur l’électricité standard, via des redresseurs DC, et sur l’air comprimé. Cette configuration contourne complètement la logistique complexe de la gestion de l’oxygène ou des gaz combustibles. Les méthodes standard de pulvérisation à la flamme nécessitent une surveillance constante du carburant et des remplacements coûteux de bouteilles de gaz. Vous évitez entièrement ces maux de tête logistiques.
Vous pouvez vous attendre à des réductions significatives des coûts unitaires. Le coût opérationnel par mètre carré est nettement inférieur à celui des méthodes de pulvérisation à la flamme standard. Parallèlement, il atteint des taux de dépôt beaucoup plus élevés. Les opérateurs peuvent revêtir les composants de grandes infrastructures plus rapidement et à moindre coût.
Contrairement au soudage traditionnel ou à la pulvérisation à la flamme standard, cette technique fonctionne comme un véritable « processus à froid ». Les particules de métal fondu s"atomisent et se déplacent vers le substrat. Lors de l"impact, ils refroidissent à des vitesses extrêmement rapides, atteignant parfois jusqu"à 100 000 K/s.
Ce refroidissement rapide élimine tout besoin de préchauffer le substrat. Plus important encore, cela supprime le risque de distorsion thermique. Les composants de machines de précision, comme les arbres de pompe délicats ou les cylindres à paroi mince, restent parfaitement intacts. Le métal de base ne subit aucune modification métallurgique indésirable.
Les ingénieurs critiquent généralement les surfaces pulvérisées à l’arc pour leur densité inférieure à celle des revêtements HVOF. Cependant, les innovations en matière d’équipements modernes ont modifié ce discours. Les améliorations du chapeau d"air à haute vitesse permettent au processus d"atteindre des vitesses de particules exceptionnelles.
Ces vitesses améliorées se rapprochent de la qualité de pulvérisation plasma. Vous obtenez une couche dense et hautement adhérente à une fraction du prix. Le tableau suivant résume la comparaison des systèmes à arc améliorés avec les méthodes traditionnelles.
| Type de processus | Source d'énergie | Coût relatif/m² | Indice de force d'adhérence Tableau de sélection des matériaux : |
|---|---|---|---|
| Jet de flamme standard | Gaz Combustible + Oxygène | Haut | Faible à moyen |
| Pulvérisation à arc standard | Électricité + Air | Faible | Haut |
| Pulvérisation à l"arc à haute vitesse | Électricité + Air Haute Pression | Faible | Très élevé |
Une protection de surface réussie nécessite un cadre décisionnel strict. Vous devez soigneusement adapter le métal de base à l’environnement opérationnel. Les ingénieurs fondent généralement cette décision sur les niveaux de pH locaux et l’usure mécanique attendue.
Le zinc et l"aluminium servent de matériaux de base pour les applications anticorrosion. Ils fonctionnent via différents mécanismes de protection. Le zinc offre une excellente protection sacrificielle ou anodique. Il s"oxyde volontiers pour protéger l"acier sous-jacent. Le zinc fonctionne mieux dans des environnements modérément alcalins, généralement avec un pH de 6 à 12.
L"aluminium fonctionne différemment. Il crée un film barrière résistant et passif. Ce film résiste à la dégradation et aux températures beaucoup plus élevées, fonctionnant en toute sécurité jusqu"à 550°C. L"aluminium fonctionne généralement mieux dans des conditions légèrement acides, couvrant une plage de pH de 4 à 8,5.
| zinc ou aluminium | Mécanisme principal | Plage de pH optimale | Température maximale |
|---|---|---|---|
| Zinc pur (Zn) | Sacrificiel / Anodique | 6,0 – 12,0 | ~60°C (immersion) |
| Aluminium pur (Al) | Barrière passive | 4,0 – 8,5 | Jusqu"à 550°C |
Le consensus de l"industrie est fortement en faveur d"un mélange d"alliages plutôt que de métaux purs pour les environnements sévères. Les normes typiques des infrastructures marines et d’eau douce imposent un alliage à 85 % de zinc et à 15 % d’aluminium.
Ce mélange spécifique offre des résultats inégalés. Il offre jusqu"à 30 à 60 ans de durée de vie prévue dans des environnements marins difficiles. Le fil 85-15 combine les propriétés sacrificielles actives du zinc. Simultanément, il exploite l’adhérence supérieure et la passivation structurelle de l’aluminium. Les ingénieurs spécifient universellement ce mélange pour la protection à long terme des ponts et des barrages.
La corrosion n"est pas la seule menace. L"oxydation à haute température et l"usure agressive détruisent rapidement les pièces de la machine. Historiquement, les installations utilisaient des superalliages à base de nickel extrêmement coûteux pour lutter contre ces dommages.
Les fils fourrés avancés à base de fer (à base de Fe) offrent désormais une alternative très économique. Les fabricants remplissent ces enveloppes en fils creux de phases dures, comme des carbures spécialisés. Lorsqu"ils sont pulvérisés, ils produisent une matrice solide et résistante à l"usure. Ils remplacent facilement les revêtements de nickel de qualité supérieure pour une protection contre l"oxydation à haute température. Ce commutateur réduit considérablement les dépenses matérielles sans sacrifier la fiabilité opérationnelle.
Il est essentiel de définir correctement la solution. Vous devez identifier les scénarios de maintenance et de fabrication spécifiques dans lesquels ce processus génère le retour sur investissement le plus élevé. Les applications suivantes représentent les déploiements les plus stratégiques en milieu industriel.
Ces applications ciblées assurent le fonctionnement efficace des installations industrielles lourdes. Ils transforment des cycles de remplacement coûteux en travaux de réparation localisés et gérables.
Chaque technologie a des limites. Nous devons faire preuve de scepticisme pour comprendre exactement où ce traitement de surface échoue. Des limites transparentes aident les ingénieurs à planifier les mesures d"atténuation nécessaires.
Les systèmes à arc électrique standard produisent intrinsèquement entre 3 % et 10 % de porosité. Les gouttelettes atomisées s’empilent les unes sur les autres, laissant des vides microscopiques. Vous devez reconnaître cette réalité structurelle.
Sans une bonne étanchéité, les électrolytes externes peuvent pénétrer dans ces pores. L"humidité ou l"eau salée finiront par atteindre le substrat en acier vulnérable. Si elle n’est pas traitée, la corrosion souterraine délaminera inévitablement toute la couche protectrice. Nous discutons des règles de scellement obligatoires dans la section assurance qualité pour atténuer ce risque précis.
Certaines applications exigent une porosité nulle absolue. D"autres nécessitent des remplacements de chrome extrêmement dur soumis à des charges ponctuelles sévères et continues. Dans ces scénarios hautement spécialisés, les systèmes à arc atteignent leur limite mécanique.
Vous devez clairement indiquer que le HVOF (High-Velocity Oxygen Fuel) reste ici le meilleur choix. HVOF génère des microstructures incroyablement denses et très compactes. Bien que le HVOF soit indéniablement plus coûteux, il gère bien mieux les charges ponctuelles extrêmes que toute alternative atomisée électriquement.
De nombreuses industries souhaitent éliminer les bains de galvanoplastie toxiques. L"étain ou le zinc pulvérisé à l"arc présente une alternative fantastique et écologique. Il élimine complètement le chrome hexavalent dangereux ou le cyanure de votre installation.
Notez cependant un compromis technique clé. Les métaux pulvérisés ne peuvent pas obtenir dès le départ la même douceur microscopique et conforme que la galvanoplastie. La finition qui en résulte est intrinsèquement plus rugueuse. Si vous avez besoin de tolérances géométriques précises, vous devez planifier des étapes de post-usinage ou de meulage pour finaliser la surface.
La mise en œuvre d’un programme réussi de protection des surfaces nécessite une surveillance stricte. Nous décrivons ci-dessous les critères précis de préparation et de test requis. Le respect de ces réalités de mise en œuvre garantit les durées de vie indiquées de plus de 30 ans.
L’adhérence du revêtement repose presque entièrement sur un verrouillage mécanique. Une adhésion réussie nécessite un sablage abrasif rigoureux avant la pulvérisation de tout métal. Les opérateurs doivent viser une rugosité de profil de surface angulaire et nette, comprise entre 75 et 110 μm.
La propreté est également essentielle. Nous mettons fortement en garde contre la contamination invisible par le sel. Les chlorures de surface doivent rester inférieurs à 20 mg/m². De plus, les équipages doivent surveiller attentivement les limites d’humidité ambiante. L"application doit être interrompue si l"humidité relative dépasse 85 %, car la microcondensation ruinerait l"adhérence.
Nous avons établi précédemment que la gestion de la porosité est vitale. Par conséquent, vous devez appliquer des délais de scellement obligatoires à toutes les équipes de maintenance.
Établissez une règle stricte : les équipes doivent appliquer des scellants époxy ou vinyliques dans les 24 heures suivant la pulvérisation. Ces scellants à faible viscosité pénètrent en profondeur. Ils bouchent efficacement tous les pores microscopiques avant qu’une oxydation aérienne ou une infiltration d’humidité ne se produise. Retarder cette étape compromet l’ensemble du système de protection.
Les acheteurs et les chefs de projet doivent exiger une documentation complète du fournisseur. N’acceptez pas les inspections visuelles seules. Exigez les tests d’assurance qualité suivants avant de déployer les composants critiques :
L"application stricte de ces protocoles garantit que les performances sur le terrain correspondent aux attentes du laboratoire.
Les traitements de surface à l"arc constituent le premier choix pour les organisations qui cherchent à intensifier leurs efforts anticorrosion. Il gère de manière transparente les tâches de restauration de pièces majeures sans encourir les frais généraux massifs associés aux systèmes combustible-gaz. En adoptant des mises à niveau matérielles à grande vitesse et des alimentations spécialisées à double fil, les installations industrielles peuvent atteindre une durabilité exceptionnelle à une fraction des coûts standards.
Les décideurs devraient immédiatement vérifier leurs taux de défaillance actuels des composants. Définissez vos plages de pH environnementales spécifiques et vos paramètres d’usure mécanique. Une fois identifié, demandez des tests d’échantillons à grande vitesse à des fournisseurs qualifiés pour constater par vous-même les avantages financiers et opérationnels.
R : Oui, dans de nombreuses applications structurelles. Il évite complètement la déformation thermique importante associée au processus de trempage à chaud. De plus, les opérateurs peuvent effectuer l"application sur site ou sur le terrain. Cependant, la galvanisation reste supérieure pour revêtir en profondeur des géométries internes complexes et des tuyaux cachés.
R : Absolument. Alors que le zinc est limité aux températures plus basses, certains matériaux excellent dans les températures extrêmes. L"utilisation d"aluminium pur ou de fils fourrés spécialisés à base de Fe forme des barrières d"oxyde denses. Ces barrières spécifiques fonctionnent exceptionnellement bien à des températures élevées et soutenues.
R : Non, cela fonctionne à froid. Les températures de surface de la partie sous-jacente dépassent rarement 150°C lors de l'application. Ce refroidissement localisé rapide rend la pulvérisation thermique intrinsèquement sûre pour les géométries de précision et les alliages sensibles à la chaleur sujets à la distorsion métallurgique.
