Guide de revêtement en carbure de tungstène pour les composants industriels à forte usure

Les opérations industrielles sont aujourd’hui confrontées à une transition critique. Les entreprises s’éloignent rapidement des traitements de surface traditionnels comme le chromage dur. Des réglementations environnementales strictes imposent ce changement à l’échelle de l’industrie. Les marchés modernes exigent également des cycles de vie des composants beaucoup plus longs. Les ingénieurs sont fréquemment témoins de défaillances prématurées de composants structurels de grande valeur. L"abrasion, l"érosion et l"usure par glissement sévères détruisent quotidiennement ces pièces critiques. La dégradation rapide des équipements entraîne des temps d"arrêt coûteux et des remplacements fréquents.

Vous pouvez résoudre efficacement ce problème en utilisant un revêtement en carbure de tungstène . Cette technologie avancée offre l’extrême dureté du carbure monobloc directement sur la surface de votre substrat. Il atteint une dureté impressionnante de 2 000 à 2 700 HV sans altérer l'intégrité structurelle du métal de base sous-jacent.

Cet article fournit un cadre d’évaluation technique complet. Les équipes d’ingénierie et d’approvisionnement apprendront exactement quand spécifier ces couches de protection. Vous découvrirez quels processus d’application maximisent les performances. Nous explorerons également des moyens pratiques de surmonter les limitations matérielles inhérentes. Correctement appliquée, cette stratégie de défense de surface prolonge considérablement la durée de vie des équipements.

Principaux à retenir

• Les revêtements en carbure de tungstène forment une liaison mécanique à des températures généralement inférieures à 300°F, éliminant ainsi le risque de distorsion du substrat.

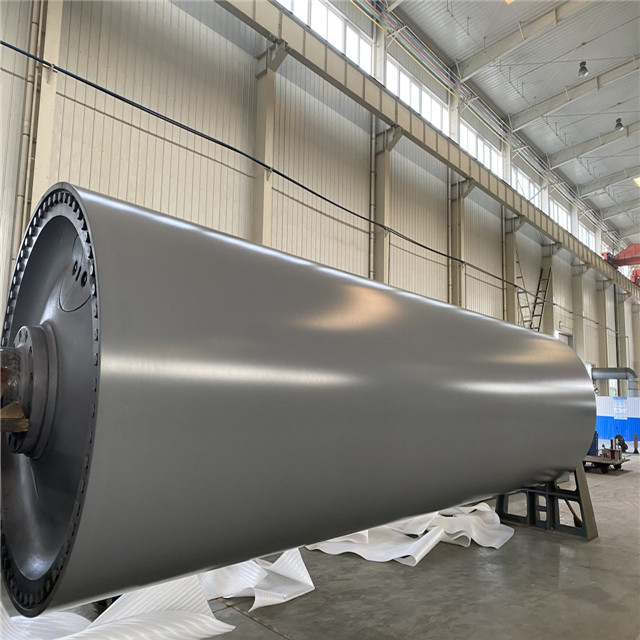

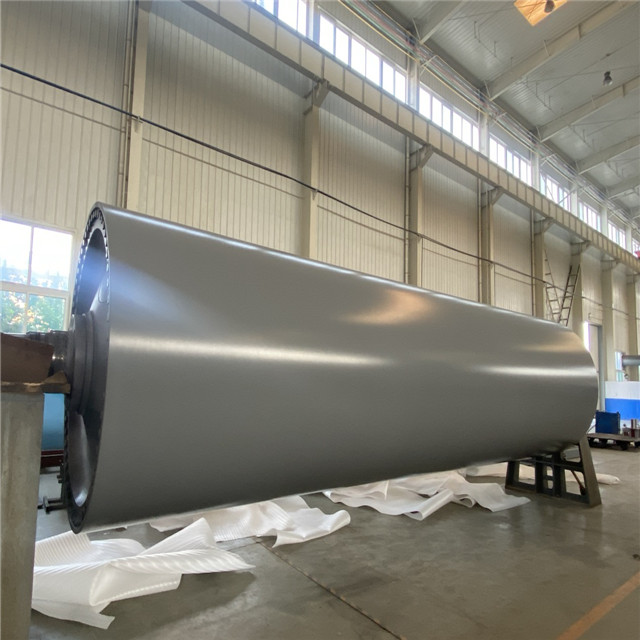

• Pour les composants à grande échelle (comme un rouleau industriel ou un boîtier de pompe), les revêtements sont très rentables par rapport à la fabrication en carbure monobloc.
• Le choix du liant est essentiel : utilisez du cobalt pour une usure pure, du NiCoCr pour les environnements corrosifs et passez au carbure de chrome si les températures de service dépassent 500 °C.
• HVOF (High Velocity Oxy-Fuel) est la norme industrielle pour ce matériau, offrant une densité >99 % et une force de liaison exceptionnelle.
• La mise en œuvre nécessite de tenir compte des limites d'application en visibilité directe et de l'inadéquation du coefficient de dilatation thermique (CTE) entre le revêtement et le métal de base.

1. Revêtement vs carbure monobloc vs rechargement dur : un cadre de décision technique

Les ingénieurs doivent évaluer soigneusement la stratégie de défense de surface appropriée. Vous devez baser cette décision sur la charge, la géométrie des composants et le budget du projet. Chaque approche répond à un objectif d’ingénierie spécifique. Nous détaillons les différences techniques ci-dessous pour guider votre processus de spécification.

Composants solides en carbure de tungstène

Les pièces en carbure monobloc offrent une résistance à la compression massive. Les fabricants les utilisent pour de petits outils hautement techniques. Les plaquettes de coupe, les matrices de tréfilage et les buses extrême-pression reposent sur du carbure monobloc.

• Idéal pour : Les petites pièces nécessitant une résistance à l’usure sur toute la profondeur ou manipulant d’immenses charges de compression.
• Inconvénients : Le carbure monobloc est extrêmement fragile. Il se brise sous une forte contrainte de traction. La production de composants industriels à grande échelle à partir de carbure monobloc reste d’un coût prohibitif.

Revêtement en carbure de tungstène (pulvérisation thermique)

La projection thermique offre un compromis polyvalent. Il applique une fine couche ultra dure précisément là où vous en avez besoin.

• Idéal pour : prolonger la durée de vie des composants massifs où seule une défense au niveau de la surface est requise. Les exemples courants incluent les grands robinets-vannes, les arbres de pompe et les vis d'extrusion.
• Mécanisme : Le processus crée une liaison mécanique à basse température. Les températures du substrat dépassent rarement 300°F. Cette faible chaleur maintient des tolérances dimensionnelles précises. Il évite complètement d’altérer la métallurgie des métaux de base ou de provoquer une déformation thermique.

Rechargement dur (superposition de soudure)

Le rechargement consiste à souder d’épaisses couches de protection sur un substrat. Il excelle dans les environnements brutaux.

• Idéal pour :  Environnements à impact extrême et à gougeage profond. Les concasseurs miniers et les godets de terrassement lourds utilisent largement le rechargement.
• Mécanisme : Le rechargement dur crée une liaison métallurgique à haute température. Le matériau de recouvrement se dilue directement dans le métal de base. Il donne une couche beaucoup plus épaisse allant de 2 à 10 millimètres. Cependant, il lui manque la précision dimensionnelle de la projection thermique.

Tableau de comparaison technique

2. Formulation pour l"environnement de service : sélection de matrices et de liants

Les particules de carbure de tungstène ne peuvent pas être isolées. Ce sont des composés céramiques fragiles. Les fabricants doivent suspendre ces particules dures dans un liant métallique. Cette matrice absorbe les impacts et maintient le revêtement ensemble. La sélection de la bonne matrice évite une défaillance prématurée sur le terrain.

Usure purement abrasive et glissante

De nombreuses machines industrielles fonctionnent dans des environnements secs et non corrosifs. La poussière, le sable et la friction sont à l"origine des principaux dommages.

• Composition : Carbure de tungstène combiné avec du cobalt (WC-Co).
• Résultat : Cette formulation offre une dureté maximale. Il offre une résistance exceptionnelle à l’usure contre le frottement de glissement sec. Cependant, le cobalt se dégrade rapidement lorsqu’il est exposé à des produits chimiques agressifs.

Usure et environnements corrosifs

Les plates-formes de forage offshore et les usines de traitement chimique sont confrontées à une double menace. Les composants subissent à la fois une usure mécanique et des attaques chimiques agressives.

• Composition : Carbure de tungstène associé au nickel-cobalt-chrome (WC-NiCoCr) ou au cobalt-chrome-nickel (WC-CoCrNi).
• Résultat : L’ajout de chrome et de nickel améliore considérablement la résistance à la corrosion. Cette matrice empêche le liant de s'oxyder. Il empêche l'eau salée ou les fluides acides de dissoudre la matrice métallique.

Limites de température élevée

Les environnements thermiques imposent des contraintes matérielles strictes. Les ingénieurs doivent surveiller de près les températures de fonctionnement.

• Contrainte : Le carbure de tungstène standard commence à s'oxyder rapidement à haute température. Dans les environnements riches en oxygène, la dégradation commence entre 500°C et 600°C. Le matériau se ramollit et perd ses propriétés de résistance à l'usure.
• Alternative : vous devez passer aux mélanges de carbure de chrome (Cr3C2) pour un service à température élevée. Le carbure de chrome associé à un liant Nickel Chrome fonctionne de manière fiable jusqu'à 850°C.

Erreurs courantes dans la sélection du classeur

De nombreuses équipes d’approvisionnement utilisent par défaut WC-Co standard pour chaque application. Ils ignorent la chimie de l’environnement opérationnel. L’utilisation de liants au cobalt standards dans les environnements marins entraîne une corrosion galvanique rapide. Le liant se dissout, laissant les particules de carbure sans support. Le revêtement s"effrite ensuite en gros flocons. Adaptez toujours la composition chimique du liant à votre exposition spécifique aux fluides.

3. Méthodologies de candidature : pourquoi le HVOF domine

L’application correcte du matériau compte tout autant que la formulation. Vous devez évaluer la façon dont le matériau touche le substrat. La méthodologie d"application détermine directement la densité, la porosité et les performances sur le terrain du revêtement.

HVOF (Oxy-Fuel à Haute Vitesse)

HVOF constitue la norme industrielle indéniable pour l’application de carbures durs. Il utilise l’énergie cinétique plutôt que l’énergie thermique extrême pour construire le revêtement.

• Mécanisme : Le système brûle de l’oxygène et du gaz combustible à l’intérieur d’une chambre à haute pression. Cette combustion propulse les particules de poudre semi-fondues à travers une buse à des vitesses supersoniques. Les particules frappent le substrat avec une force immense.
• Résultats : HVOF produit des revêtements ultra-denses dépassant 99 % de densité. Il laisse une porosité minime. La vitesse d'impact élevée crée une contrainte résiduelle de compression au sein de la couche. Cette contrainte de compression empêche la fissuration et permet des accumulations protectrices plus épaisses que la pulvérisation plasma standard.

Le processus de transfert cinétique HVOF

1. Combustion : L'oxygène et le carburant se mélangent et s'enflamment sous haute pression.
2. Accélération : l'expansion du gaz accélère les particules de poudre à des vitesses dépassant Mach 2.
3. Chauffage : les particules ramollissent juste assez pour se déformer lors de l'impact, sans fondre complètement.
4. Impact : Les particules s'aplatissent en fines éclaboussures, s'emboîtent mécaniquement dans le substrat.

Processus du pistolet à détonation (D-Gun)

Le procédé D-Gun offre une méthodologie alternative à haute cinétique. Il partage des similitudes avec le HVOF mais fonctionne selon une physique distincte.

• Mécanisme : Le D-Gun utilise des explosions de gaz contrôlées à l’intérieur d’un long canon refroidi à l’eau. Il projette des particules par impulsions distinctes à des vitesses extrêmes.
• Résultats : Ce processus produit des forces d’adhérence exceptionnellement élevées. Il produit certains des revêtements les plus denses disponibles. Les fabricants de l'aérospatiale et les producteurs de vannes de haut niveau spécifient fréquemment les applications D-Gun pour les composants critiques.

Considérations relatives à l"approvisionnement

Le déploiement fiable de ces technologies nécessite des partenaires hautement compétents. Vous devez trouver des fournisseurs capables de concevoir des produits personnalisés précis par pulvérisation thermique . Une bonne exécution nécessite un contrôle strict de la taille des particules de poudre. Les revêtements HVOF haut de gamme exigent des distributions de poudre serrées, souvent isolées dans une plage de 30 à 50 microns. Une mauvaise granulométrie entraîne des buses obstruées, une porosité élevée et des défaillances de champ catastrophiques.

4. Remplacement du chromage dur : le retour sur investissement du carbure de tungstène

Les secteurs industriels abandonnent activement les anciens traitements de surface. Le chromage dur a dominé le marché pendant des décennies. Aujourd’hui, les solutions de pulvérisation thermique offrent une alternative supérieure. La comparaison de ces technologies existantes révèle des avantages opérationnels évidents.

Chevauchement des performances et supériorité

Le carbure de tungstène HVOF égale ou dépasse constamment les performances du chrome dur. Il offre une résistance supérieure à l’érosion sévère et à l’abrasion par glissement. Alors que le chrome dur offre une dureté d"environ 850 à 1 000 HV, les carbures projetés thermiquement dépassent facilement 1 200 HV dans leur matrice pulvérisée. Cette dureté accrue se traduit directement par des intervalles plus longs entre les cycles de maintenance.

Conformité réglementaire

Les processus de chromage exposent les travailleurs au chrome hexavalent (Cr6+). Cette substance est hautement toxique et strictement réglementée. Les agences mondiales renforcent les normes environnementales EPA et REACH. La transition vers la pulvérisation thermique élimine cette exposition toxique. Il assure la pérennité de vos opérations contre les interdictions imminentes de produits chimiques et réduit les frais d"élimination des déchets dangereux.

Efficacité de production

La projection thermique permet des délais d’exécution d’application beaucoup plus rapides. Le chromage dur nécessite de longues immersions dans des bains chimiques durant plusieurs jours. HVOF réalise la même couverture en quelques heures. De plus, les équipements de pulvérisation modernes produisent d"excellentes finitions de surface « telles que pulvérisées ». Vous pouvez parfois contourner complètement l’usinage secondaire. À l’inverse, le chromage nécessite presque toujours un post-meulage approfondi pour atteindre la tolérance dimensionnelle.

Tableau de comparaison : carbure de tungstène HVOF par rapport au chrome dur

5. Limites techniques et risques de mise en œuvre

Les ingénieurs doivent reconnaître les réalités objectives pendant la phase de conception. Aucun traitement de surface n’est parfait. Vous devez tenir compte des limitations physiques spécifiques avant de spécifier des solutions de projection thermique. Ignorer ces risques conduit à des échecs de fabrication coûteux.

La restriction de la ligne de vue

Le HVOF et les projections thermiques similaires fonctionnent strictement en visibilité directe. Le pistolet pulvérisateur doit viser directement la surface cible. Les opérateurs maintiennent généralement une distance de sécurité de 8 pouces pour un impact optimal des particules.

• Le défi : Il reste extrêmement difficile de revêtir des diamètres intérieurs (DI) complexes. Des alésages profonds et des géométries internes étroites bloquent le jet de pulvérisation.
• La solution : vous devez repenser les pièces pour permettre un revêtement externe autant que possible. Si un revêtement interne est obligatoire, consultez des spécialistes au sujet des extensions de pulvérisation ID spécialisées, même si celles-ci comportent toujours des limites de profondeur.

Inadéquation de la dilatation thermique (CTE)

La physique thermique dicte le comportement des matériaux sous l’effet de la chaleur. Le carbure de tungstène a un coefficient de dilatation thermique (CTE) environ un tiers à la moitié de celui de l"acier. Ils se dilatent et se contractent à des rythmes très différents.

• Le risque : un cycle thermique rapide induit des contraintes sévères directement au niveau de la ligne de liaison. L'acier se dilate rapidement, tandis que la couche rigide de carbure résiste. Cette inadéquation entraîne des microfissures, un délaminage ou un effritement catastrophique.
• La solution : les ingénieurs atténuent ce problème en appliquant de fines couches de liaison métallique de transition. Vous devez également mettre en œuvre des contrôles opérationnels précis pour éviter les chocs thermiques soudains lors du démarrage des équipements.

Complexités de finition

Atteindre une dureté extrême crée des défis de fabrication en aval. Étant donné que la surface atteint localement plus de 2 000 HV, vous ne pouvez pas utiliser d"abrasifs standard à base d"oxyde d"aluminium ou de carbure de silicium.

• L'obstacle : le meulage post-couche nécessite un outillage spécialisé en diamant ou en nitrure de bore cubique (CBN). Ces outils coûtent beaucoup plus cher que les meules standard.
• L'impact : Cette exigence a un impact sur les budgets de maintenance et les délais d'exécution. Vous devez prendre en compte les coûts de meulage spécialisés dans la planification initiale de votre projet.

Conclusion

Les revêtements en carbure de tungstène offrent un compromis technique à haut rendement. Ils comblent le fossé entre l"extrême durabilité du carbure monobloc et la polyvalence structurelle de l"acier standard. En appliquant une poudre spécialisée par pulvérisation thermique supersonique, les fabricants prolongent considérablement la durée de vie des actifs industriels critiques.

Le succès dépend en fin de compte d’adapter la formulation précise du liant à votre environnement d’exploitation. Vous devez tenir compte des températures de fonctionnement, des fluides corrosifs et des charges abrasives. L’utilisation d’un processus HVOF garantit une densité et une force de liaison maximales. Cependant, vous devez soigneusement gérer les limitations de visibilité directe et les différences de dilatation thermique pendant la phase de conception.

Nous vous recommandons d’effectuer une analyse approfondie de l’usure de vos composants actuellement défaillants. Identifiez les modes de défaillance exacts à l’origine de vos temps d’arrêt. Ensuite, consultez directement un spécialiste certifié en pulvérisation thermique. Ils vous aideront à déterminer si la géométrie de vos composants permet une application fiable en visibilité directe. L’adoption proactive de cette technologie garantit une meilleure fiabilité opérationnelle et une meilleure conformité réglementaire.

FAQ

Q : Quelle est l’épaisseur d’un revêtement typique en carbure de tungstène ?

R : La plupart des applications industrielles vont de 0,005 à 0,010 pouces (125 à 250 microns). Cependant, en utilisant les contraintes de compression uniques générées par le processus HVOF, les accumulations localisées peuvent techniquement atteindre jusqu"à 0,5 pouce. Cette épaisseur extrême dépend fortement de la géométrie des composants et des propriétés du matériau de base.

Q : Le processus de pulvérisation thermique déformera-t-il mes pièces de précision ?

R : Non. Les processus à haute vitesse comme le HVOF maintiennent la température du matériau de base bien en dessous de 300°F (150°C). Ce faible transfert de chaleur se traduit par une liaison purement mécanique. Il évite complètement les modifications métallurgiques, la réduction des contraintes ou la déformation thermique de vos composants de précision.

Q : Les revêtements en carbure de tungstène peuvent-ils être réparés ?

R : Oui. Les opérateurs peuvent décaper chimiquement ou meuler mécaniquement les revêtements usés. Une fois l’ancienne couche retirée, les techniciens inspectent le composant de base et le pulvérisent à nouveau. Ce processus de remise à neuf ciblé prolonge considérablement le cycle de vie global des biens d’équipement coûteux.
