Les équipements industriels dépendent fortement de surfaces durables pour survivre à des conditions de fonctionnement difficiles. Lorsque les composants commencent à s'user, les ingénieurs recherchent souvent la protection la plus robuste disponible. Une idée fausse courante dans les achats industriels est que « plus épais est toujours meilleur » en termes de résistance à l’usure. En réalité, l’épaisseur du revêtement par projection thermique est strictement régie par la physique des contraintes résiduelles.
Ce guide décrit les limites techniques des accumulations par projection thermique, en examinant comment la sélection des matériaux et les méthodes d"application déterminent les performances. Nous explorerons pourquoi ces frontières existent et comment les contourner efficacement. Il fournit un cadre d"évaluation réaliste pour spécifier l"épaisseur des composants industriels critiques, en particulier un rouleau industriel, un manchon d"arbre et une racle, afin d"équilibrer la durée de vie, la précision dimensionnelle et le risque de délaminage. En comprenant ces paramètres, vous pouvez concevoir des surfaces qui fonctionnent de manière fiable sous les contraintes mécaniques les plus exigeantes.
Pour comprendre pourquoi nous ne pouvons pas simplement pulvériser des couches infinies de matériau sur une pièce, nous devons examiner comment ces revêtements se forment à un niveau microscopique. Les limites ne dépendent pas des capacités des machines mais de la physique fondamentale.
Pendant le processus d"application, des particules fondues ou semi-fondues frappent le substrat à grande vitesse. Lors de l"impact, ils s"aplatissent en disques minces appelés « éclaboussures » et gèlent rapidement. Cette trempe rapide provoque la contraction du matériau. La plaque étant ancrée au substrat, cette contraction génère une contrainte de traction. Au fur et à mesure que vous construisez le revêtement couche par couche, cette contrainte interne se multiplie. Finalement, la contrainte accumulée dépassera soit la force de cohésion du revêtement lui-même, soit la liaison adhésive qu"il partage avec le substrat.
Les ingénieurs doivent soigneusement équilibrer la densité et la porosité lors de la conception d’une couche protectrice. Chaque caractéristique interagit différemment avec le stress interne :
Lorsque vous dépassez les limites techniques d’un matériau spécifique, des défaillances catastrophiques se produisent. Les trois conséquences les plus courantes d’une pulvérisation excessive sont les suivantes :
Pour augmenter en toute sécurité l"épaisseur d"une couche de finition dure, les ingénieurs utilisent souvent une couche intermédiaire appelée couche de liaison. Les métaux comme le nickel-aluminium (NiAl) sont des choix courants. Ils aident à gérer l’inadéquation du coefficient de dilatation thermique (CTE) entre un substrat en acier et une couche de finition en céramique rigide. En agissant comme une zone tampon ductile, la couche de liaison absorbe les chocs thermiques et les contraintes de cisaillement, empêchant ainsi un délaminage prématuré de l"interface.
La profondeur de construction maximale varie considérablement en fonction de la technologie d"application. Les lignes de base de capacités suivantes représentent des normes d"ingénierie typiques. Gardez à l’esprit que le réglage de paramètres spécifiques peut légèrement modifier ces limites, mais ils constituent une base fiable pour la conception initiale.
Les systèmes à arc et à flamme utilisent généralement des alliages métalliques ductiles comme l"acier inoxydable, le zinc ou le bronze. Parce que ces matériaux sont intrinsèquement flexibles, ils absorbent remarquablement bien les contraintes internes.
Ces processus génèrent une énergie cinétique ou thermique extrême pour appliquer des matériaux durs et denses. Bien qu’ils offrent une protection inégalée, leur faible ductilité signifie que les contraintes s’accumulent rapidement.
L"air-carburant à haute vitesse (HVAF) représente un changement dans les techniques d"application modernes. Il utilise un mélange air-carburant au lieu du mélange oxygène-carburant que l"on trouve dans le HVOF. Cela se traduit par des températures de particules plus fraîches pendant le transport.
| : | étant donné que les particules subissent moins de dégradation thermique et conservent une meilleure ductilité, HVAF peut obtenir des accumulations | de | carbure plus épaisses (jusqu'à 0,050 pouces (1,27 mm)) sans fracturation sous contrainte. |
|---|---|---|---|
| Arc / Jet de Flamme | Alliages métalliques ductiles | Jusqu"à 0,250" (6,35 mm) | Restauration dimensionnelle lourde |
| HVOF / Plasma | Carbures et Céramiques | ~0,020" (0,5 mm) | Usure sévère et défense chimique |
| HVAF | Carbures Ductiles | Jusqu"à 0,050" (1,27 mm) | Résistance à l"usure élevée |
Les spécifications doivent varier en fonction de la fonction mécanique de la pièce. Une approche globale de la profondeur des applications garantit l’échec. Examinons trois composants industriels distincts pour voir comment leurs environnements d"exploitation uniques dictent l"ingénierie des surfaces.
Dans les processus de manutention et de conversion de bandes, un rouleau industriel nécessite un équilibre délicat entre traction, résistance à l'usure et parfois propriétés antiadhésives. Ces cylindres massifs manipulent du papier abrasif, des feuilles ou des films à des vitesses élevées.
Stratégie d'épaisseur : Ces cylindres sont souvent pulvérisés entre 0,005' et 0,015'. Cela permet un volume de matériau suffisant pour le broyage final. Il est essentiel d'obtenir une concentricité exacte et une rugosité de surface spécifique (souvent 30 RMS ou mieux) pour l'alignement de la bande.
Approche composite : De nombreux rouleaux utilisent une technique de « pics et vallées ». Les techniciens pulvérisent une matrice en carbure dur pour créer des pics durables. Ils imprègnent ensuite les vallées poreuses avec des polymères fluorés comme le PTFE. Cette stratégie composite permet d'obtenir une surface à la fois très résistante à l'usure et totalement antiadhésive.
Un manchon d'arbre fonctionne dans des zones incroyablement difficiles. Il est confronté à une friction élevée due aux joints d'étanchéité, à une usure abrasive localisée et à une exposition constante à des fluides corrosifs.
Stratégie d'épaisseur : la spécification requiert une profondeur suffisante pour agir comme une barrière contre l'usure sacrificielle. Cependant, il doit respecter strictement des tolérances de jeu serrées à l’intérieur du corps de pompe. La construction excessive provoque ici une liaison mécanique.
Atténuation des risques : La température du substrat doit être étroitement contrôlée pendant l'application. Elle doit rester inférieure à 250°C. Si une construction épaisse provoque une surchauffe du composant, une distorsion métallurgique se produit, déformant le manchon. De plus, les constructions à haute porosité sur ces pièces nécessitent des scellants époxy ou au silicate de sodium pour empêcher les fluides corrosifs de couper le métal de base.

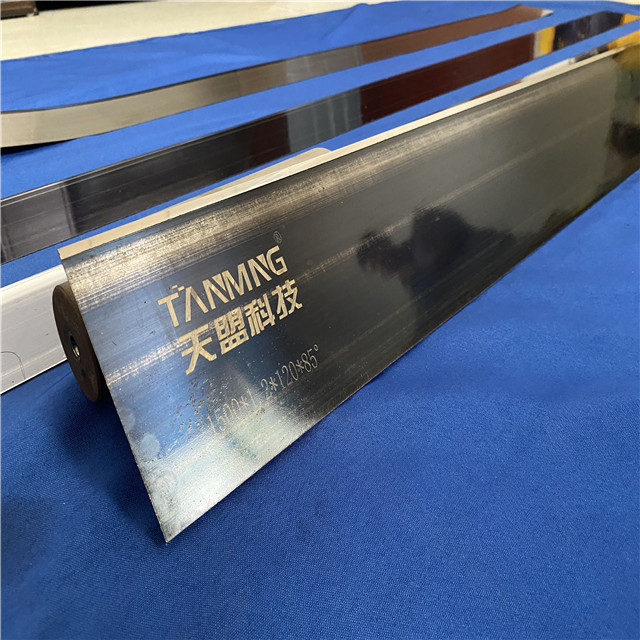

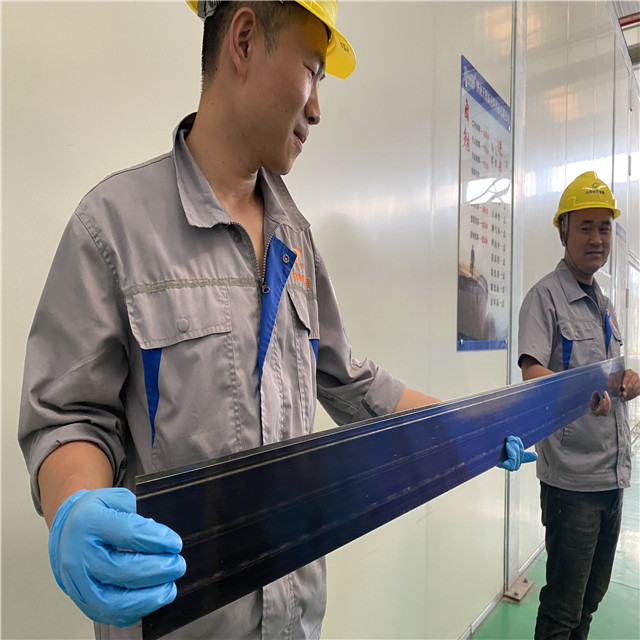

Lors de la conception d'un Doctor Blade , la précision absolue est la règle directrice. La rétention des bords et une friction minimale ont la priorité sur la masse en vrac.
Stratégie d'épaisseur : contrairement aux cylindres épais, la protection des bords de la lame doit être très limitée. Ils nécessitent souvent des alternatives de précision ultra fines comme le PVD/DLC dans la plage de 1 à 5 µm. Si des méthodes traditionnelles sont utilisées, elles impliquent des applications de micro-épaisseurs très spécialisées strictement sur le chanfrein.
Impact sur les performances : Une couche protectrice trop épaisse sur une lame arrondit la géométrie de coupe. Cela augmente la traînée et provoque un broutage contre la surface de contact. A l’inverse, si elle est trop fine, la bande abrasive usera prématurément la lame. La précision n’est ici pas négociable.
La spécification d"une cote sur un dessin n"est que la première étape. Traduire ce chiffre dans la réalité nécessite un contrôle rigoureux des processus. L’écart entre ce qui sort du pistolet et la dimension finale polie définit la réussite du projet.
Vous ne pouvez pas simplement tenir un pistolet pulvérisateur sur une pièce et deviner la profondeur. Les paramètres de régime de rotation, de vitesse de surface et de hauteur de pas dictent le volume exact déposé en un seul passage. Si l"automatisme se déplace trop vite par rapport à la rotation, un mauvais contrôle entraîne des défauts en spirale de type « perche de barbier ». Cela laisse une hélice de points hauts et bas à travers le composant.
Atteindre la profondeur cible nécessite une gestion thermique agressive. Parce que chaque passage ajoute une chaleur intense, le refroidissement actif est obligatoire. Les techniciens utilisent des jets d"air comprimé ou de CO2 liquide directement sur la pièce. Celui-ci évacue la chaleur lors des passages successifs sans interrompre l"application. Une mauvaise gestion thermique entraîne des fissures immédiates lorsque la pièce se dilate et se contracte énormément.
Les limites fonctionnelles sont rarement atteintes dès la sortie de la cabine. Vous devez tenir compte de la finition en plusieurs étapes.
Attention : Un post-meulage incorrect de couches épaisses de céramique ou de carbure provoque d'intenses microfissures. L’utilisation d’une mauvaise vitesse d’avance de la meule diamantée détruira entièrement la barrière, quelle que soit la perfection avec laquelle elle a été appliquée dans la cabine.
Une communication claire entre les ingénieurs de conception et les spécialistes des applications évite les pannes prématurées. Utilisez cette liste de contrôle exploitable lors de la formulation d’un appel d’offres ou d’une spécification de projet.
L’optimisation de la profondeur des applications est fondamentalement un exercice d’équilibre structurel. Une épaisseur excessive gaspille du capital et invite à un délaminage catastrophique en raison des contraintes résiduelles piégées. À l’inverse, une ingénierie insuffisante laisse les composants critiques vulnérables à une usure prématurée et aux attaques chimiques.
En comprenant les limites physiques de différents matériaux (des alliages métalliques ductiles aux carbures rigides), vous pouvez spécifier des tolérances qui améliorent réellement la durée de vie mécanique. Tenez toujours compte des surépaisseurs d’usinage appropriées et d’un contrôle thermique strict lors de l’application.
Pour garantir le succès, nous encourageons fortement les équipes d’approvisionnement et les ingénieurs en mécanique à collaborer avec des spécialistes du revêtement dès le début de la phase de conception. L"alignement de la géométrie de votre substrat, du type de processus choisi et des capacités de post-usinage dès le premier jour garantit une surface qui fonctionne exactement comme prévu.
R : Non. Étant donné que la liaison est mécanique, la pulvérisation d"un nouveau matériau sur un revêtement dégradé, contaminé ou oxydé entraîne une défaillance immédiate. L"ancien revêtement doit être complètement décapé, le support reprofilé et une nouvelle couche appliquée.
R : Généralement compris entre 0,010" et 0,020" (250 à 500 microns), souvent associé à un scellant pour fermer la porosité microscopique et bloquer les voies chimiques vers le substrat.
R : C’est généralement le contraire. À mesure que l"épaisseur augmente, la contrainte résiduelle accumulée exerce davantage de contraintes sur l"interface de liaison mécanique, réduisant ainsi la force de liaison globale par rapport à une couche plus fine et neutre en termes de contrainte.
